Configurar IP Estático na IPMI Nutanix

12 de janeiro de 2016



Parte das configurações iniciais de um cluster Nutanix é definir um endereço IP para porta IPMI. Você pode configurar um IP estático para a porta IPMI alterando a configuração diretamente na BIOS.

Para isso siga os passos a baixo em cada node do cluster:

1. Conecte um monitor VGA e um teclado USB ao node.

2. Ligue o node.

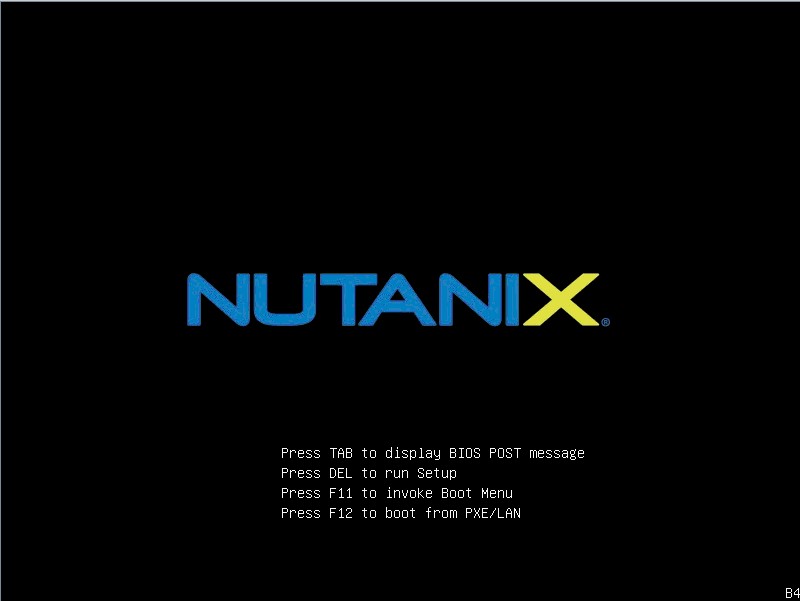

3. Pressione a tecla Delete durante a inicialização para acessar as configurações da BIOS.

2014_03_FernandoMatarese_Configurar_IP_Estatico_na_IPMI_Nutanix_v1_01
Figura 01

A tela da BIOS Setup Utility irá aparecer.

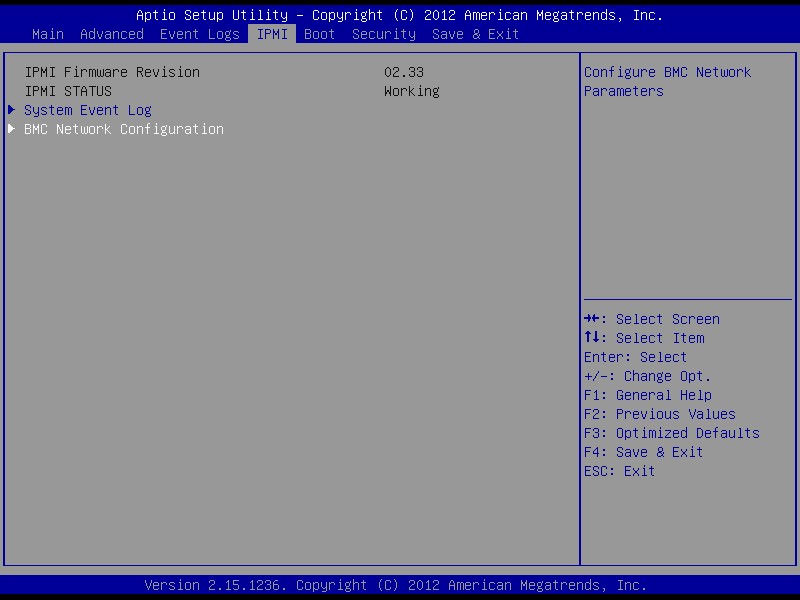

4. Acesse a guia IPMI selecione BMC Network Configuration e pressione a tecla Enter

2014_03_FernandoMatarese_Configurar_IP_Estatico_na_IPMI_Nutanix_v1_02
Figura 02

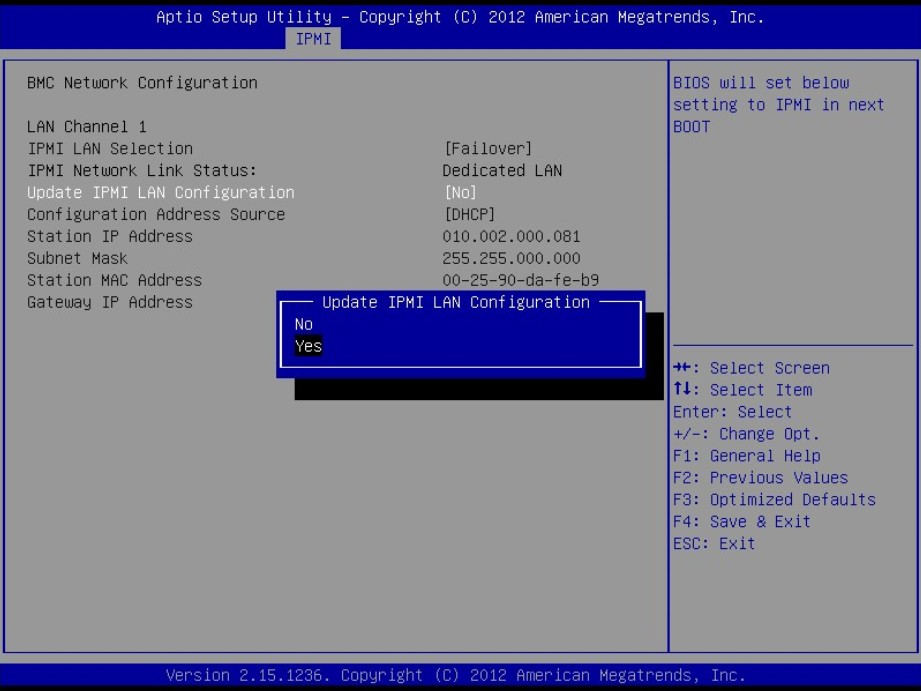

5. Selecione Update IPMI LAN Configuration, pressione Enter e selecione Yes na janela de pop-up.

2014_03_FernandoMatarese_Configurar_IP_Estatico_na_IPMI_Nutanix_v1_03
Figura 03



6. Selecione Configuration Address Source, pressione Enter e selecione Static na janela de pop-up.

2014_03_FernandoMatarese_Configurar_IP_Estatico_na_IPMI_Nutanix_v1_04
Figura 04

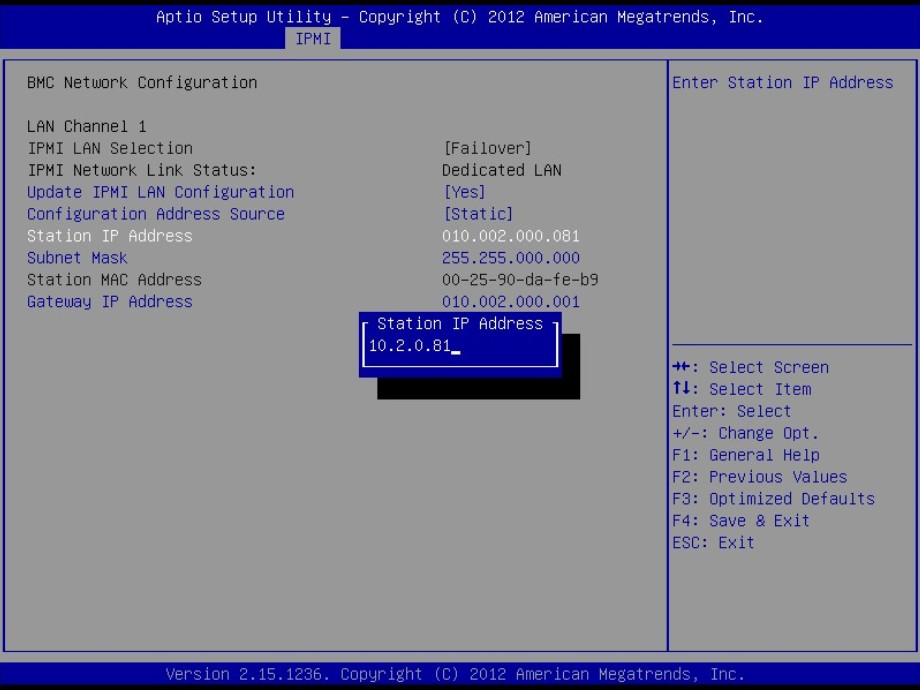

7. Selecione Station IP Address, pressione Enter e preencha o endereço IP para porta IPMI do node na janela de pop-up.

2014_03_FernandoMatarese_Configurar_IP_Estatico_na_IPMI_Nutanix_v1_05
Figura 05

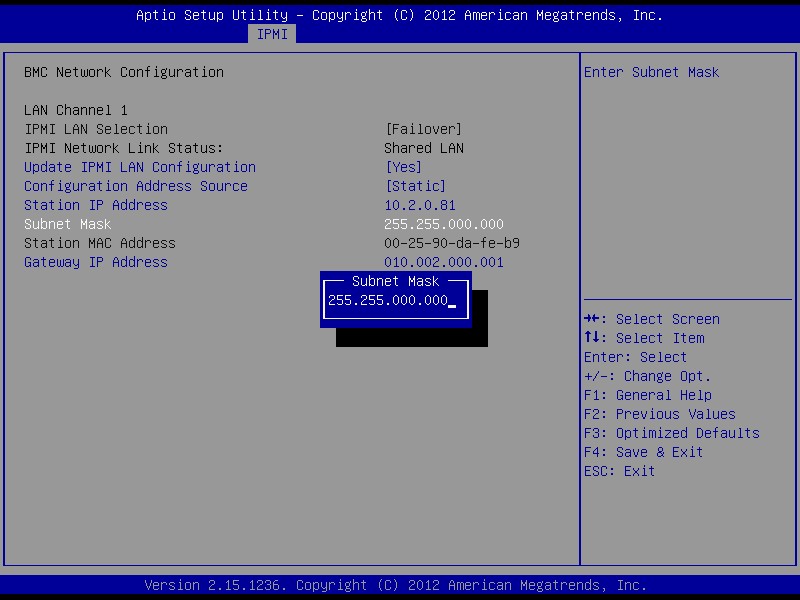

8. Selecione Subnet Mask, pressione Enter e preencha o endereço IP para porta IPMI do node na janela de pop-up.

2014_03_FernandoMatarese_Configurar_IP_Estatico_na_IPMI_Nutanix_v1_06
Figura 06

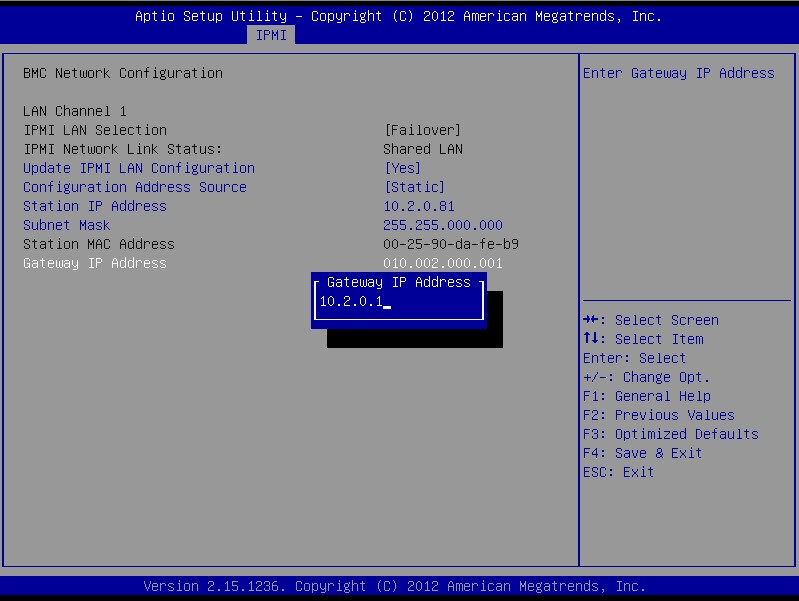

9. Selecione Gateway IP Address, pressione Enter e preencha o endereço IP para porta IPMI do node na janela de pop-up.

2014_03_FernandoMatarese_Configurar_IP_Estatico_na_IPMI_Nutanix_v1_07
Figura 07

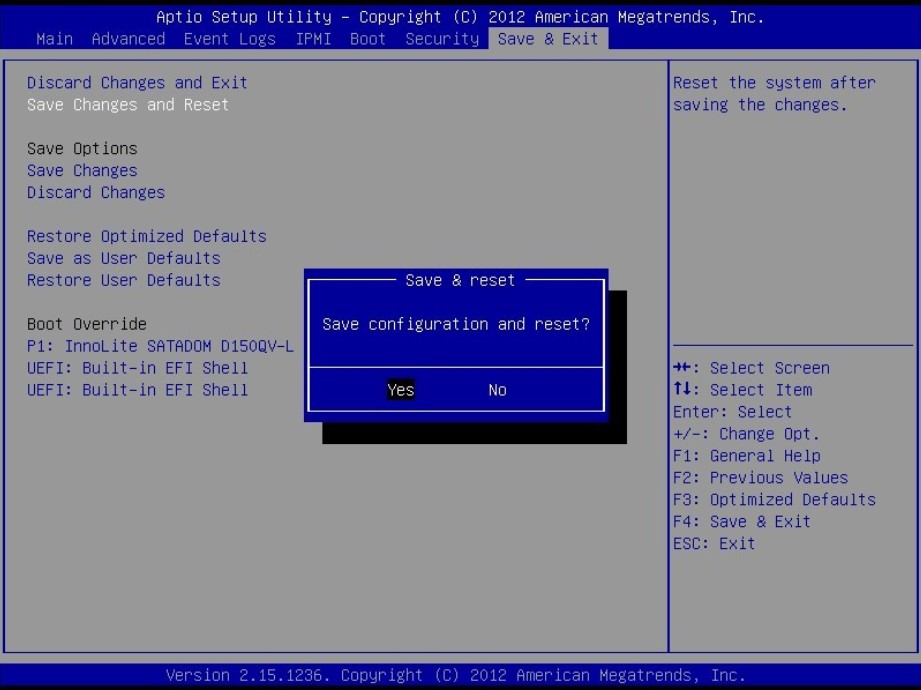

10. Quando todos os campos estiverem preenchidos corretamente, pressione a tecla F4 para salvar as configurações e sair da BIOS ou acesse a guia Save & Exit, selecione Save Changes and Reset e selecione Yes.

2014_03_FernandoMatarese_Configurar_IP_Estatico_na_IPMI_Nutanix_v1_08
Figura 08

Após estes passos a interface IPMI estará acessível via web browser através do endereço IPV4 configurado.

Para definir os endereço IP dos outros nodes que compõe o cluster Nutanix repita o processo.

Obs.: Não se esqueça de definir um IP distinto para cada node.
