Este artigo discute o esquema de conexões físicas para criação de um MetroCluster em modo Stretch.
Funcionamento do Data ONTAP com Stretch MetroCluster
O Data ONTAP divide o storage através de pools de discos separados fisicamente.
Na configuração, o Data ONTAP identifica os discos de spare e os divide em grupos chamados de pools fisicamente separados entre os storages, permitindo a alta disponibilidade dos volumes espelhados.
Quando um volume espelhado é acrescentado ou novos discos são acrescentados ao agreggate espelhado, o Data ONTAP determina quanto de armazenamento é necessário para o espelhamento no storage secundário e dedica a quantidade necessária em um pool separado para o volume espelhado.
Isso determina que as duas controladoras mantenham conexões cruzadas entre as shelves conforme descrito a seguir no esquema de cabeamento.
Esquema de Conexão para Sistemas FAS
O Stretch MetroCluster é configurado de forma que cada controladora tem conexão física com seu storage e com o storage do seu parceiro (storage local espelhado para o outro site).
A composição física do Streched MetroCluster varia de acordo com o tipo de shelf utilizado, pois, para shelves SAS (a partir de 5 metros) é necessária a utilização adicional de equipamentos FibreBridge 6500N para a conexão das controladoras às shelves. Para realizar a configuração da composição com discos SAS, consultar a documentação adicional “Configuring a MetroCluster system with SAS diskshelves and FibreBridge 6500N bridges” no site da Netapp. Esta configuração não faz parte do escopo desse documento.

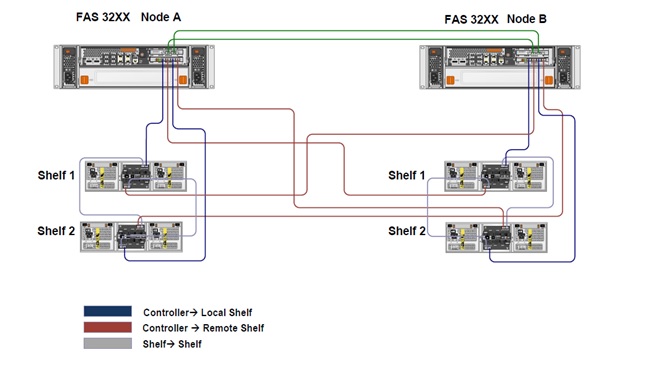

A figura esquemática abaixo representa a conexão de stretched MetroCluster as shelves de discos (sem a utilização de FIbreBridge 6500):
NOTA: A figura acima é esquemática e não mostra a conexão em loop das selves. Para detalhamento do cabeamento de acordo com o tipo de shelf e controladora (tanto para a conexão das shelves com as controladoras, como para a interconexão de HA entre as controladoras), consultar a documentação da Netapp: “High Availability and MetroCluster Configuration Guide for 7-Mode”

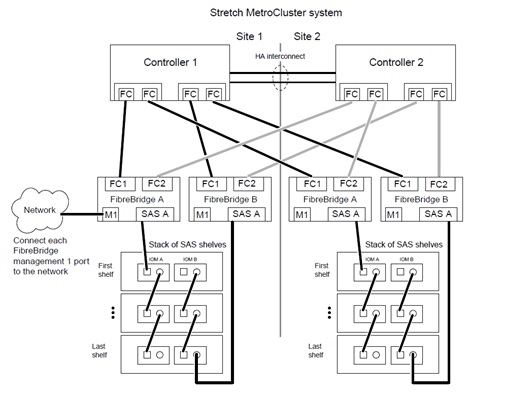

A figura esquemática abaixo representa a conexão de stretched MetroCluster shelves de discos SAS utilizando FibreBridge 6500N.
Para realizar a configuração da composição com discos SAS e FibreBrigde 6500, consultar a documentação adicional “Configuring a MetroCluster system with SAS diskshelves and FibreBridge 6500N bridges” no site da Netapp. Esta configuração não faz parte do escopo desse documento.
Configurações e parametrizações específicas para o funcionamento do HA e do MetroCluster serão discutidas nos próximos artigos dessa série.
Próximo artigo da série: MetroCluster de A a Z (4 de 12): Configurações Básicas e de Rede
