QkView Coleta de Configuração e Diagnóstico do F5

21 de dezembro de 2015

Introdução

Neste TechTip irei descrever de maneira clara e simples um dos procedimentos de coleta de configuração de diagnóstico do F5 BIG-IP
Este procedimento tem como objetivo tirar um relatório de QkView. O QkView é um utilitário do BIG-IP no qual o administrador pode coletar automaticamente a configuração e informação de diagnóstico.

QkView é um programa utilitário executável que gera um arquivo .xml para análise.

Esta análise é feita num utilitário no site da F5 que vou descrever abaixo.

No processo de geração do QkView ocorre um grande número de comandos para coletar as informações podendo causar uma sobrecarga adicional de desempenho.

Gerando o QkView via Interface Gráfica

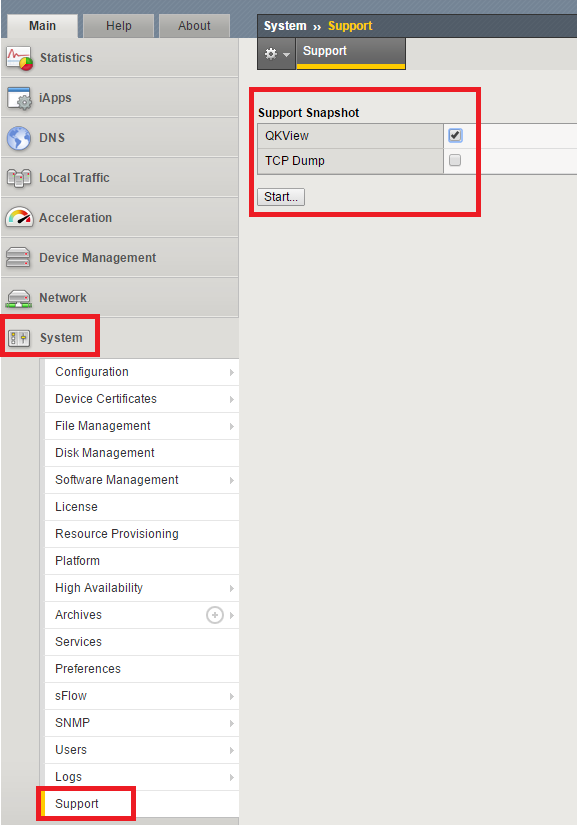

Entre no BIG-IP e clique em: System / Support, depois selecione QkView e pressione Start:

01

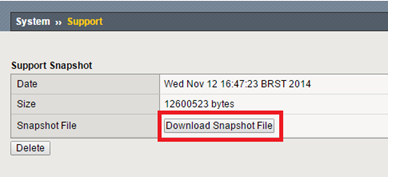

O Arquivo foi gerado e você pode clicar em download e salvar no seu computador.

02

Gerando o QkView via console

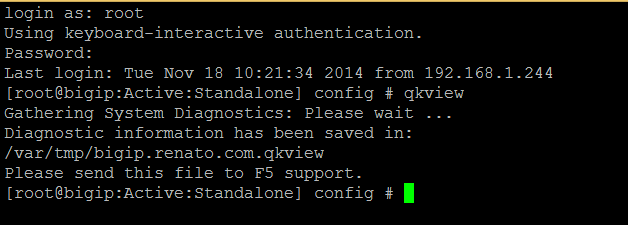

Entre no BIG-IP via console e digite qkview:

03

Será mostrado aonde o arquivo de QkView foi salvo e você pode copiar o arquivo para a sua máquina via protocolo SCP.

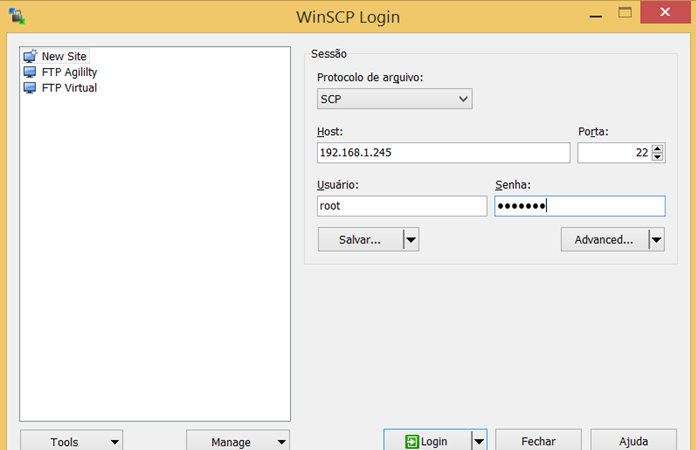

Você pode usar o utilitário gratuito WINSCP, abra o programa e coloque as credenciais do seu BIG-IP:

04

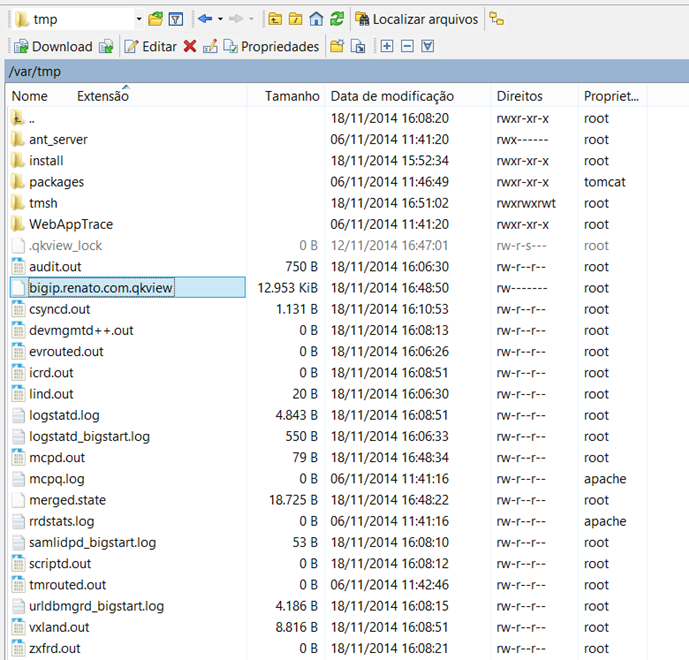

Faça o download do arquivo que foi gerado do QkView, no BIG-IP. O QkView foi gerado no diretório /var/tmp.

05

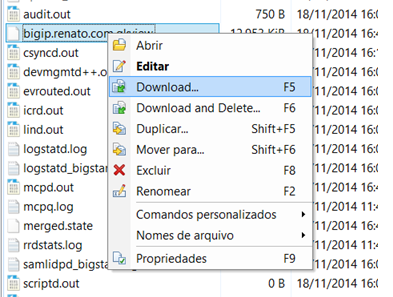

Clique com o botão direito no arquivo e clique em download:

06

Analisando o QkView

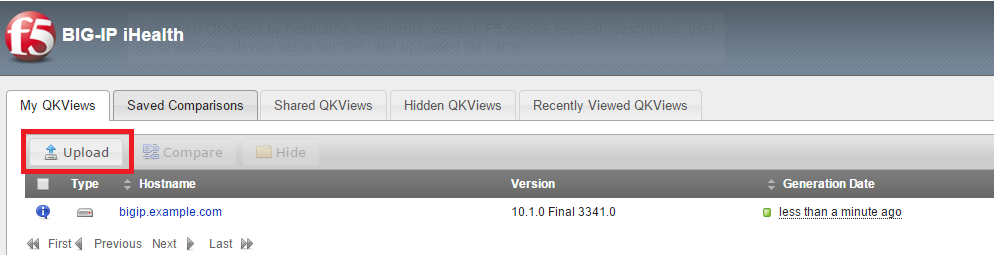

Para analisarmos o QkView, precisamos entrar no site da F5: ihealth.f5.com.Clique em upload e selecione o arquivo que você gerou anteriormente.

07

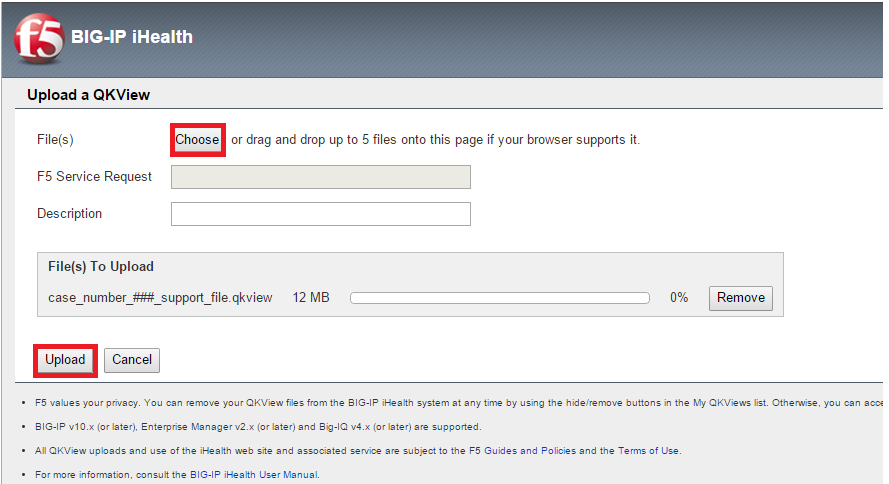

Clique em choose escolha o arquivo e depois em upload

08

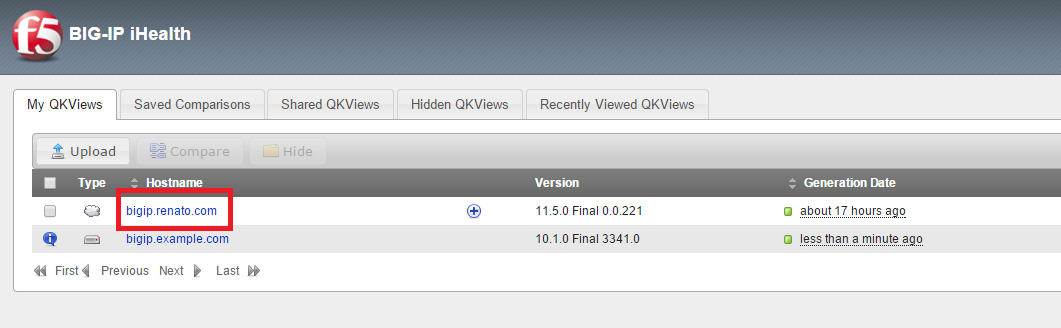

Após o Upload do arquivo, clique no nome do arquivo que fez o upload:

09

Exibindo o QkViewAparecerá uma tela com o diagnóstico de análise do seu arquivo de QkView:

10

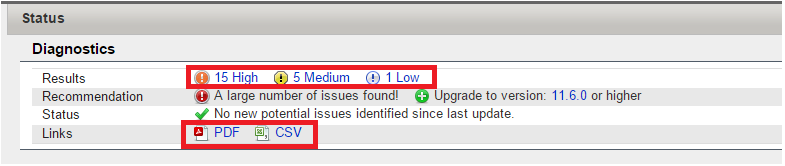

Nesta tela você pode analisar o diagnóstico, gerando um arquivo .pdf ou .csv e clicando nos links de resultados:

11

Este foi um breve resumo de uma atividade bem simples que executamos em nosso dia a dia para verificar configurações e fazer diagnóstico de problemas existentes no BIG-IP. Espero ter ajudado!
